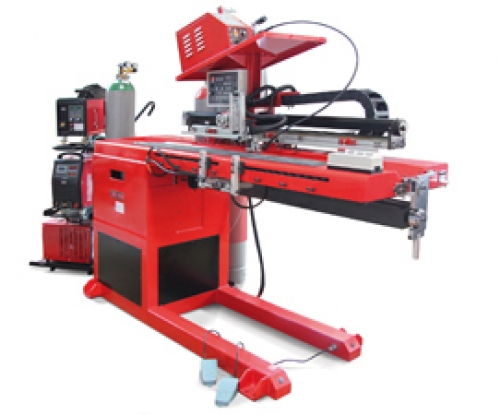

Сварочный станок для продольных швов OL
Описание:
1.
Центральная панель управления с цифровым дисплеем для установки скорости и длины сварки.
Предварительная установка параметров.
2.
Линейный ходовой механизм для крепления горелки, максимальная нагрузка 50 кг.
Устанавливаемый сенсор -включатель для пуска и остановки сварки.
3.
Медные электроды сжимаются пневматически, при помощи сжатого воздуха.
Сила сжатия электродов 150 H/см2, при давление 3 Bar.
Электроды возможно установить при помощи установочных болтов на расстоянии 5-25 мм от середины сварочного шва.
4.
Нижний блок снабжен опорной направляющей из меди.
Имеется возможность пoдключения водяного охлаждения и подачи защитного газа снизу.
Стяжной замок, для фиксирования нижней траверсы, оборудован предохранительным выключателем.
5.
Высота нижней траверсы устанавливается в зависимости от толщины материала.
Крепление горелки в направлении осей X-Y-Z выставляеться вручную
Макс. возможный поворот оси горелки 60°.
На устройстве имеется достаточно свободного места для установки приспособления подачи проволоки TIG
Все модели OL |
|
Напряжение сети |
V1: AC 230V/60 Hz V2: AC 400V/50 HZ |
Нижняя балка |
стяжка для блокировки |
Принцип перемещения горелки |
Шариковый винт с линейными направляющими |
Скорость горелки |
100 до 1500 мм/мин |
Крепление |
пневматическим шлангом |
Газ |
автоматическая подача |
Охлаждение |
циркуляция воды |
Промежуточный упор |
пневматически |
Вид сварочной дуги |
Стандартная/кратерная |
Таймер |
0 до 9,9 сек. |
Время начала сварочной дуги |
0 до 9,9 сек. |
Заполнение кратера |
0 до 9,9 сек. |
Установка длины |
2 сенсорных переключателя (сенсор позиции пуска + сенсор позиции окончания) |
Высокочастотная защита |
100% |
Moдель |
OL-04 |
OL-06 |
OL-08 |
OL-10 |
OL-12 |
Длина заготовки |
460 mm |
660 mm |
860 mm |
1060 mm |
1260 mm |
Диаметр заготовки |
65 - 600 |
90 - 780 |
110 - 780 |
145 - 780 |
160 - 780 |
Толщина стенки сварив.материала (мм) |
0,4 - 6,0 |
0,4 - 6,0 |
0,4 - 6,0 |
0,6 - 10,0 |
0,6 - 10,0 |
Артикул |
71080304 |
71080306 |
71080308 |
71080310 |
71080312 |
