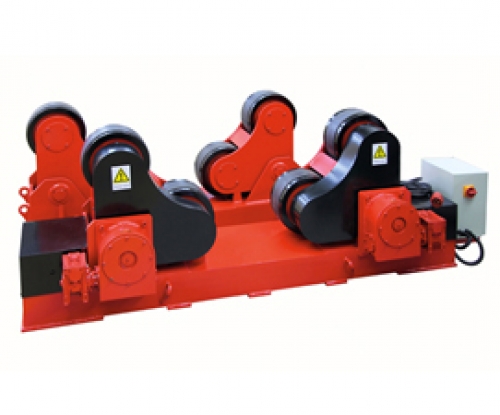

Роликовые опоры до 100 т - серия ZT
Описание:
Для позиционирования и вращения деталей, используются в машиностроении, а также для изготовления емкостей, аппаратов и трубопроводов
Прочная, сварная стальная конструкция
Регулируемая скорость вращения
Каждая модуль имеет по 4 ролика
Роликовые опоры подстраиваться под размер детали (при помощи передвижных шарниров)
Комплект поставки:
1 управление (встроенное)
Moдель |
Скорость мм / мин |
Диаметр заготовки |
Мощность |
Диаметр резиновых |
Диаметр стальных |
ZT-5 |
100 - 1000 |
250 - 2300 mm |
2 x 0,37 |
250 x 100 |
2 x 240 x 20 |
ZT-10 |
100 - 1000 |
320 - 2800 mm |
2 x 0,55 |
300 x 120 |
2 x 290 x 25 |
ZT-20 |
100 - 1000 |
500 - 3500 mm |
2 x 0,75 |
350 x 120 |
2 x 340 x 30 |
ZT-30 |
100 - 1000 |
600 - 4200 mm |
2 x 1,5 |
400 x 120 |
2 x 390 x 40 |
ZT-40 |
100 - 1000 |
600 - 4200 mm |
2 x 1,5 |
400 x 120 |
2 x 390 x 40 |
ZT-50 |
100 - 1000 |
750 - 4800 mm |
2 x 2,0 |
450 x 120 |
2 x 444 x 50 |
ZT-60 |
100 - 1000 |
750 - 4800 mm |
2 x 2,2 |
450 x 120 |
2 x 444 x 50 |
ZT-80 |
100 - 1000 |
850 - 5000 mm |
2 x 2,2 |
500 x 120 |
2 x 490 x 60 |
ZT-100 |
100 - 1000 |
1000 - 5500 mm |
2 x 3,0 |
500 x 120 |
2 x 494 x 70 |
ТЕХНИЧЕСКОЕ ОПИСАНИЕ | Скачать |
