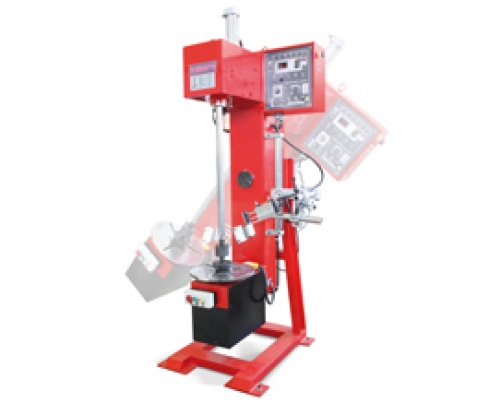

Вертикальное устройство для автоматизации сварки VPW
Описание:
В качестве оси вращения используется 60 мм полый вал, достаточно мощный, чтобы предотвратить вибрацию.
Поверхность стола возможно использовать с обеих сторон. Возможность укрепить 3-кулачковый патрон.
Поворотный стол и пневматические линейные салазки, можно установить под углом (90°− 180°).
Точность планшайбы ±0,25 мм.
Предусмотрено для автоматической сварки, TIG, MIG/MAG и сварки плазмой.
VPW500PT C38 с COM 3800 для управления точечной и прихватной сварки.
Комплект поставки:
1 (управление встроенное)
1 педальный переключатель
Дополнительно:
1 TW-4RA устройство подачи проволоки (предусмотрен для сварки TIG и плазмы)
|
Moдель |
VPW-500PT |
VPW-500PF C38 |
|
Напряжение сети |
AC 230V, 50/60 Hz, 6A |
AC 230V, 50/60 Hz, 12A |
|
Допустимый сварочный ток |
300 A/100 % |
300 A/100 % |
|
Диаметр планшайбы |
340 mm |
340 mm |
|
Высота |
900 до 1800 mm |
900 до 1800 mm |
|
Максим. диаметр заготовки |
500 mm |
500 mm |
|
Максим. длина заготовки |
500 mm |
500 mm |
|
Совместно двигающийся цент. конус |
125 mm |
125 mm |
|
Зубчатая рейка ход (по-оси) X |
100 mm |
100 mm |
|
Зубчатая рейка ход (по-оси) Y |
400 mm |
400 mm |
|
Зубчатая рейка ход (по-оси) Z |
100 mm |
100 |
|
Линейные направляющие |
50 mm |
50 mm |
|
Центрирующий конус для внут.крепления |
8 до 56 mm |
8 до 56 mm |
|
Направление вращения |
влево / вправо |
влево / вправо |
|
Таймер перекрытия |
0 до 99 Sek. |
0 до 99 Sek. |
|
Таймер (фиксированный пункт) |
0 до 999 Sek. |
0 до 999 Sek. |
|
таймер зажигания дуги |
0 до 99 Sek. |
0 до 99 Sek. |
|
Время заполнения кратера |
0 до 99 Sek. |
0 до 99 Sek. |
|
Вид сварочный дуги |
2-х тактный / 4-х тактный |
2-х тактный |
|
Тормоз |
магнитный |
магнитный |
|
Защита от воздействия высокочаст. поля |
100 % |
100 % |
|
Управление |
COM 2800 |
COM 3800 |
|
Номер артикля |
71080507 |
71080514 |
| ТЕХНИЧЕСКОЕ ОПИСАНИЕ | Скачать |
