Буровые и фрезерные станки

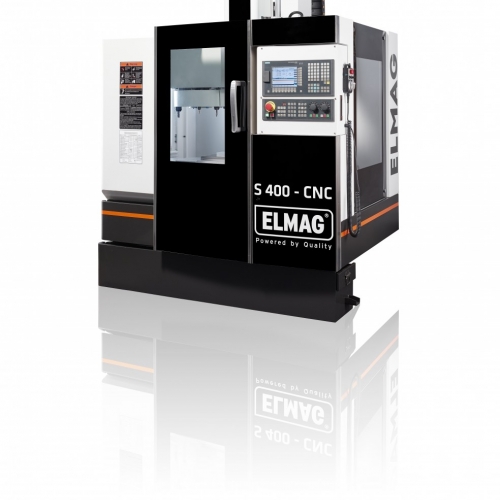

Перемещение по оси Х 400 мм •Перемещение по оси Y 240 мм •Перемещение по оси Z 400 мм •Габаритные размеры стола 600 х 250 мм •Т-образные пазы (кол-во пазов) 3 шт •Т-образные пазы (ширина) 14 мм •Т-образные пазы (расстояние между пазами) 75 мм •Рабочий ход (мин/макс) 60 – 460 мм •Вылет шпинделя 325 мм •Диапазон скоростей 60 - 6000 об / мин •Держатель шпинделя ВТ 30 •Ускоренное перемещение по оси X 8000 мм / мин •Ускоренное перемещение по оси Y 8000 мм / мин •Ускоренное перемещение по оси Y 8000 мм / мин •Скорость перемещения по оси Х 2,5 - 3000 мм / мин •Скорость перемещения по оси Y 2,5 - 3000 мм / мин •Скорость перемещения по оси Z 2,5 - 3000 мм / мин •Точность определения положения 0 мм •Точность позиционирования ± 0,015 мм •Точность повторения 0,01 мм •Мощность двигателя 3,7 кВт •Габаритные размеры обрабатывающего центра 1,870 x 1,520 x 2000 мм •Вес 1,450 кг

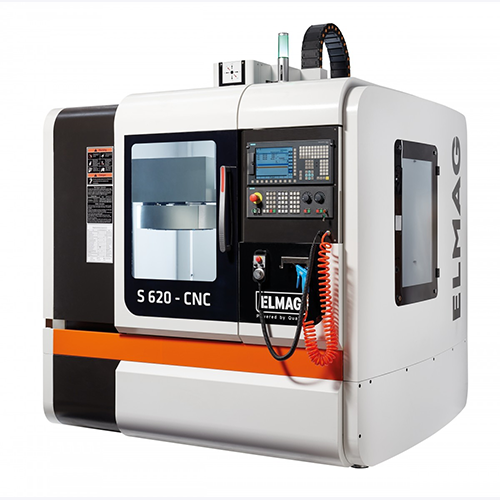

Перемещение по оси Х 620 мм •Перемещение по оси Y 350 мм •Перемещение по оси Z 500 мм •Габаритные размеры стола 920 х 320 мм •Т-образные пазы (кол-во пазов) 3 шт •Т-образные пазы (ширина) 14 мм •Т-образные пазы (расстояние между пазами) 85 мм •Рабочий ход (мин/макс) 100 – 600 мм •Вылет шпинделя 395 мм •Диапазон скоростей 60 - 6000 об / мин •Держатель шпинделя ВТ 40 •Ускоренное перемещение по оси X 18 000 мм / мин •Ускоренное перемещение по оси Y 18 000 мм / мин •Ускоренное перемещение по оси Y 18 000 мм / мин •Скорость перемещения по оси Х 2,5 - 3000 мм / мин •Скорость перемещения по оси Y 2,5 - 3000 мм / мин •Скорость перемещения по оси Z 2,5 - 3000 мм / мин •Точность определения положения 0 мм •Точность позиционирования ± 0,015 мм •Точность повторения 0,01 мм •Мощность двигателя 3,7 кВт •Габаритные размеры обрабатывающего центра 2,020 x 1,870 x 2,170 мм •Вес 3,250 кг

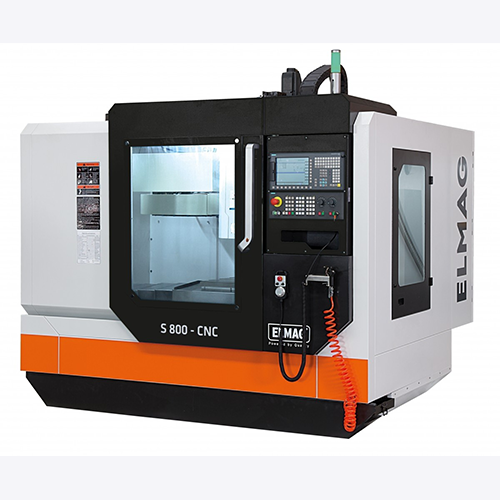

Перемещение по оси Х 800 мм •Перемещение по оси Y 500 мм •Перемещение по оси Z 500 мм •Габаритные размеры стола 1000 х 500 мм •Т-образные пазы (кол-во пазов) 5 шт •Т-образные пазы (ширина) 18 мм •Т-образные пазы (расстояние между пазами) 150 мм •Рабочий ход (мин/макс) 150 – 650 мм •Вылет шпинделя 560 мм •Диапазон скоростей 40 - 6000 об / мин •Держатель шпинделя ВТ 40 •Ускоренное перемещение по оси X 24 000 мм / мин •Ускоренное перемещение по оси Y 24 000 мм / мин •Ускоренное перемещение по оси Y 24 000 мм / мин •Скорость перемещения по оси Х 2 – 10 000 мм / мин •Скорость перемещения по оси Y 2 – 10 000 мм / мин •Скорость перемещения по оси Z 2 – 10 000 мм / мин •Точность определения положения 0 мм •Точность позиционирования ± 0,015 мм •Точность повторения 0,01 мм •Мощность двигателя 7,5 кВт •Габаритные размеры обрабатывающего центра 2,500 x 2,260 x 2,300 мм •Вес 4 650 кг

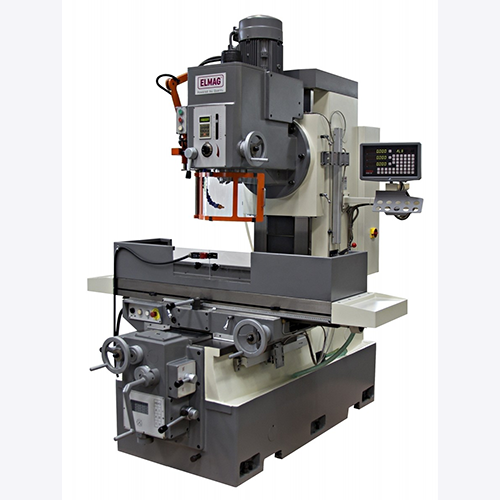

Максимальный диаметр сверления (сталь) 80 мм •Возможность резьбонарезания М56 •Фрезерная способность торцевой фрезы 200 мм •Торцевая фреза 63 мм •Крепление шпинделя (поворотный шпиндель) ISO 50 •Диапазон скоростей 40 - 1800 об / мин •Шаг скорости Бесступенчатый •Полый Вал 105 мм •Т-пазы (кол-во/ширина паза/расстояние между пазами 3 / 18 мм / 100 мм •Ход фрезерной головки 500 мм •Вылет шпинделя 510 мм •Диапазон поворота фрезерной головки ± 30 ° •Расстояние перемещения стола (мин/макс) 150 - 650 мм •Размер фрезерного стола 1,400 x 400 мм •Траектория фрезерного стола по оси X и Y 800 x 400 мм •Кол-во шагов подачи (X, Y, Z) 9 •Ускорение хода (X, Y, Z) Да •Мощность двигателя 7 500 Вт •Подающий привод 750 Вт •Насос для охлаждающей жидкости 40 Вт •Подключение к сети/ Частота 400 В/50 - 60 Гц •Производительность насоса для охлаждающей жидкости 12 л / мин •Кубатура 1,400 x 400 x 650 мм •Габариты (длина х ширина) 2,290 x 1,770 мм •Высота 2,120 мм •Вес 3 660 кг
