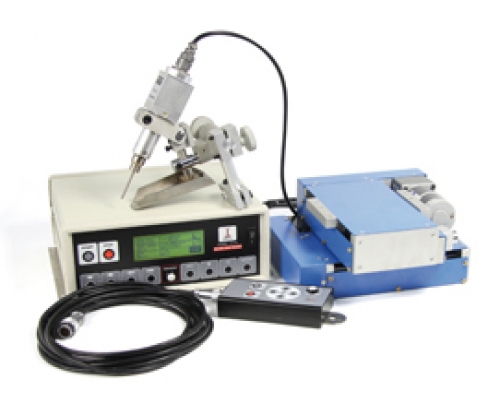

Система для отслеживания сварного шва. Электрический зонд ST
Описание:
Сенсор электрического зонда JAVAC сканирует форму сварочного шва. Сканирование ведется в двух направлениях.
Геометрические изменения поверхности сразу же определяется системой управления, заготовка и горелка оперативно направляется в правильное положение.
Вся система связи может быть подключена к сварочному аппарату, это обеспечивает очень высокое качество сварки.
Подходит для сварки с покрытием кратеров, угловых и стыковых швов.
Комплект JAVAC для отслеживания сварного шва состоит из блока управления, 2D датчика, держателя датчика, точного поперечного суппорта, струбцин и разных „щупов“. Датчик полностью изолирован от пыли, тепла и влажности внутри системы.
|
Moдель |
JC-ST05 |
JC-ST10 |
JC-ST10 |
|
Напряжение сети |
AC 230 V, 50/60 Hz |
AC 230 V, 50/60 Hz |
AC 230 V, 50/60 Hz |
|
Нагрузка |
25 kg |
50 kg |
100 kg |
|
Диапазон слежения |
100 mm |
200 mm |
200 mm |
|
Скорость слежения. |
20 до 250 mm/min |
20 до 250 mm/min |
20 до 200 mm/min |
|
Точность суппорта |
+- 25 mm, optional +- 0,13 mm |
||
|
Виды сварки |
MIG, WIG, CO2 |
UP |
UP |
|
Температура |
-10° bis +70° |
||
|
функция управления |
вверх/вниз, на лево/право, аварийный сигнал, |
||
