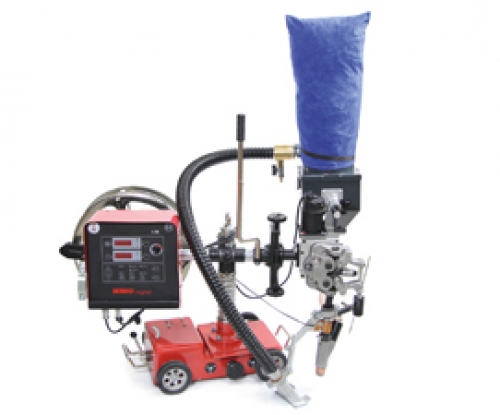

Устройство рециркуляции флюса KA
Описание:
Рециркуляция флюса основана на принципе инжектора.
С помощью сжатого воздуха, порошок сварки всасывается через форсунку, которая через зонд подается обратно в контейнер.
Всасывающий шланг присоединен к инжектору, который соединен с сборным резервуаром.
В контейнере накопленный воздух выходит через воздушный фильтр, установленный над сборным резервуаром.
Всасывающая насадка установлена на расстоянии около 200 мм позади сварочной форсунки с помощью регулируемой распорки.
KA-рециркуляция флюса оснащена функцией очистки тонкой пыли (предотвращает погашение дуги).
Комплект поставки:
1 верхняя часть + фильтр-мешок
1 инжектор
1 всасывающий шланг 1100 мм
1 крепления и настройки
1 всасывающее сопло
(без контейнера порошка)
Moдель |
KA рециркуляция флюса |
Необходимое давление воздуха |
4 до 6 Bar |
Средний расход воздуха |
15 до 25 qm/h |
Всасывание |
1,2 до 2,0 kg/min |
Вес |
4,1 kg |
Номер артикля |
71803028 |
Номер артикля контейнер порошка 6 л |
71803020 |
Номер артикля контейнер порошка 10 л |
71803022 |
